schalldruckstarke Hochtonhörner :
Das Vorsetzen eines Horns mit Druckkammer vor die Membran bringt einige dB
Gewinn im Wirkungsgrad, erhöht auch die mechanische Belastbarkeit
(weniger Hub) und führt zu definierten Abstrahlwinkeln. Oft verringert
sich aber wegen Reflexionen und Laufzeitunterschieden die obere Grenzfrequenz.
Dies wird beim Ringradiator oder Schlitzstrahler durch ringförmige
Membranen vermieden.
Ersatzspulen :
Für derartige im Profibereich eingesetzte Hochtöner gibt es oft auch
nachlieferbare Ersatzspulen. Neben den beim jeweiligen Modell stehenden, sind
zusätzlich folgende bei HTH lagernd :
- 75mm : 8 Ohm, A&D Audio, Titan-Ersatzspule f. Treiber P75 37,-- EUR
- 25mm : 8 Ohm, Monacor MHD-1255/VC, Kalotte f. MHD-120 / MHD-55 12,50 EUR
Adapter f. Horntreiber :
- Monacor MHA-25 27,50 EUR
1"-Adapter von Treiber mit 35mm-Schraubgewinde auf Horn mit Flansch,
aus Aluminiumguss.
- Monacor MHA-35 21,-- EUR
1"-Adapter von Treiber mit Flansch auf Horn mit 35mm-Schraubgewinde,
aus Guss, incl. Schrauben.
Hinweise zu den Frequenzgang-Messkurven

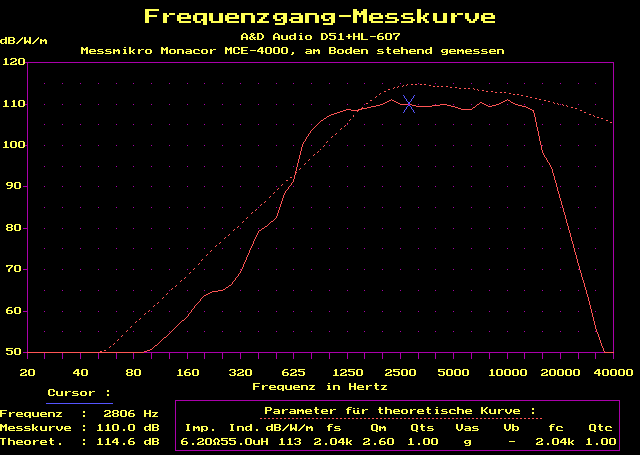

- Treiber A&D Audio D 51 ohne Horn 145,-- EUR
Frequenzgang,
Frequenzgang als PopUp-Window
perfekt mit dem Horn HL-607 (s. unten) harmonierender
Treiber der Spitzenklasse mit 51mm Schwingspule, Titanmembran,
1"-Anschluss mit 35mm-Schraubgewinde, Gußkorb mit Pushklemmen,
Neodymmagnet, 1040g, 45/90 W/8 Ohm ab 1.5kHz, 113dB, fs:2.22kHz, Qts:1.95
Belastbare Schwingspule. Ergibt mit dem Horn HL-607 echte 110dB
linealglatt von 900 Hz bis 15 kHz (je -3dB) und klingt auch
dementsprechend !

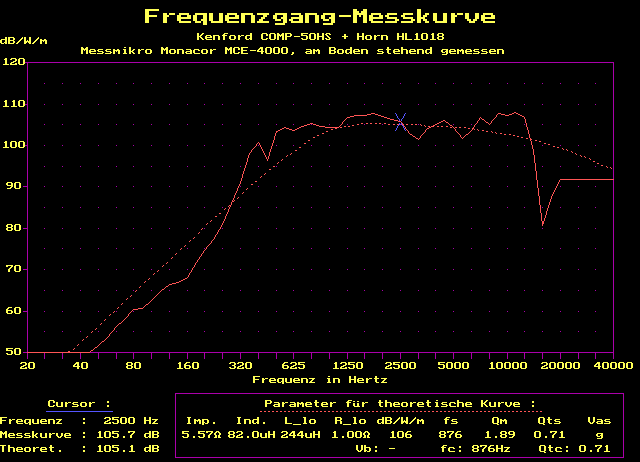

- Treiber Kenford COMP-50 Einzelstück solange Vorrat ! ohne Horn 49,50 EUR
Frequenzgang,
Frequenzgang als PopUp-Window
perfekt mit dem Horn HL-1018 (s. unten) oder
HL-616 (nicht mehr lieferbar !) harmonierender oder
auch HL-607 (schmalbandiger, unlinearer : nicht
empfehlenswert) mächtiger Treiber mit 51mm Schwingspule,
Titanmembran, 1"-Anschluss mit 35mm-Schraubgewinde, vergoldete
Pushklemmen, 13cm Magnet, 2810g, 100 W/8 Ohm, 106dB, fs:2.02kHz, Qts:2.48,
Frequenzgang 800-18000 Hz, professionell verarbeitet.
51mm-Ersatzspule für 12,--EUR lieferbar !
Wie der COP-35 wohlklingend mit brilliantem Super-Hochtonbereich !
Belastbare Schwingspule. Ergibt mit dem Horn HL-1018 im Mittel echte
106dB von 500 Hz bis 14 kHz (je -3dB) !

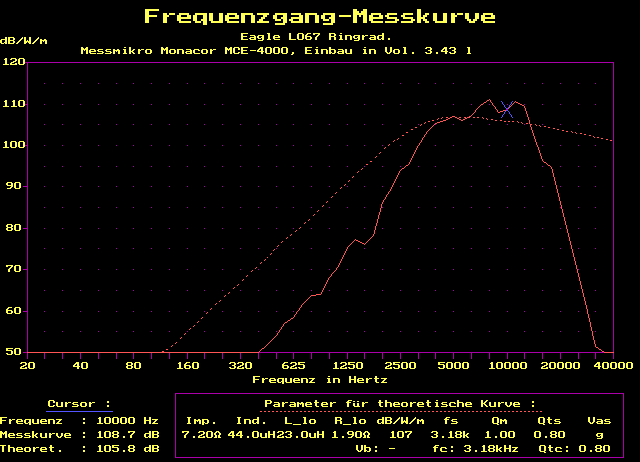

- Eagle L067 Ringradiator 59,--EUR
Frequenzgang,
Frequenzgang als PopUp-Window
Ringradiator aus massivem Druckguß mit 39mm-Metall-Schwingspule.
8.0cm Magnet, 107dB/W, fs:3.18kHz, Qts:0.8, 30 Wrms /60 Wmax,
8 Ohm, 1300g, Durchmesser 103*103mm/90mm, 5-18 kHz.
Erreicht relativ linear bereits ab 3.5 kHz 107dB und mit brilliantem
Klang von 7 bis 13 kHz sogar um die 110dB ! Und Kenner wissen die Brillianz
der Ringmembranen zu schätzen !

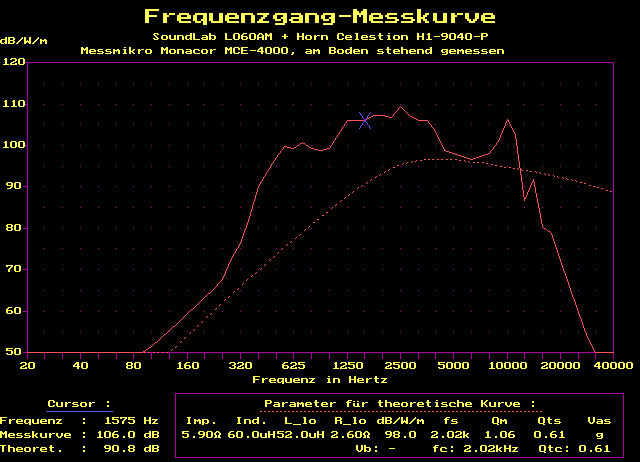

- SoundLab L060 AR 26,-- EUR
Frequenzgang,
Frequenzgang als PopUp-Window
Ringradiator aus massivem Aluminium mit 44mm-Titan-Schwingspule (1.75")
für Frontmontage.
9.0x2.0cm Magnet, 98dB/W, fs:3.94kHz, Qts:1.54, 150 Wrms /300 Wmax,
8 Ohm, 1420g, Durchmesser 100*100mm/90mm, Tiefe 67mm/77mm, 1.5-20 kHz.
Dieser ab 4 kHz einsetzbare Kraftprotz erreicht viel lauter als angegeben
im Einsatzbereich ansteigend zwischen 104 und 110 dB !

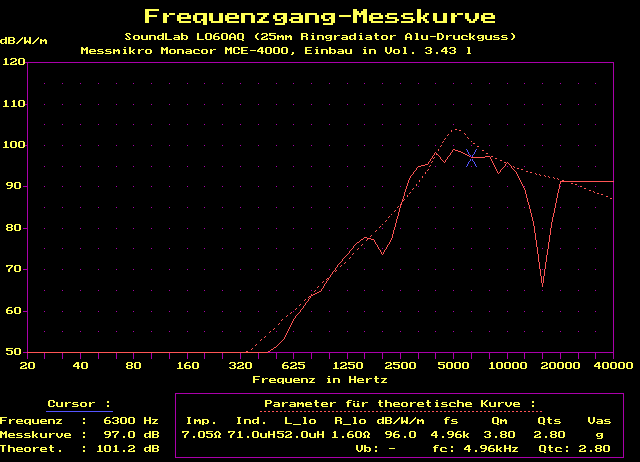

- SoundLab L060 AQ neu !! 20,-- EUR
Frequenzgang,
Frequenzgang als PopUp-Window
Ringradiator aus massivem Aluminium mit 25mm-Titan-Schwingspule (1.0")
für Frontmontage.
7.0x1.5cm Magnet, 96dB/W, fs:4.96kHz, Qts:2.8, 75 Wrms /150 Wmax,
8 Ohm, 610g, Durchmesser 80*80mm/72mm, Tiefe 59mm/65mm, 1.5-20 kHz.
Nicht so brillianter Superhochton wie die grössere Variante,
aber ab 3 kHz nutzbar mit reell 97 dB. Hochwertig verarbeiteter
Low-Cost-Ersatz für den nicht mehr lieferbaren Rockwood PT25B-1 !

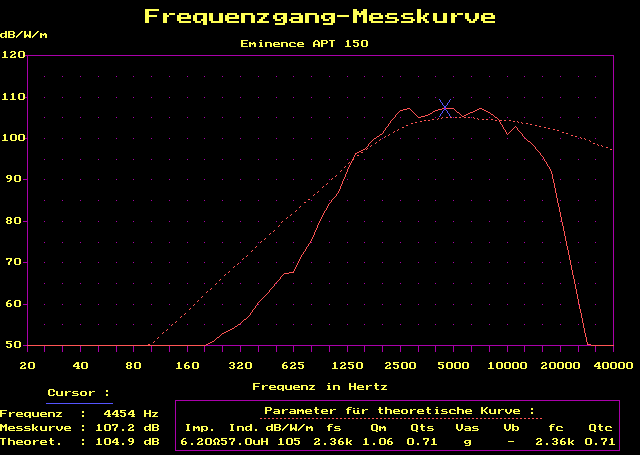

- Eminence APT 150 33,-- EUR
Frequenzgang,
Frequenzgang als PopUp-Window
1"-Treiber mit Kunststoff-CD-Horn, 6.8cm Magnet, 105dB/W, fs:2360Hz,
Qts:0.71, 45 Wrms/8 Ohm ab 3.5kHz, 190*115mm-Horn mit 100*50 Grad
Abstrahlwinkel, 3.5-20 kHz, Ferrofluid-gekühlte Schwingspule,
neu : jetzt Treiber mit 35mm-Standard-Gewinde !
Ersatzspule passend in alle APT-Treiber für 6,50 EUR lieferbar
Sehr guter Frequenzgang für CD-Horn, ideal linearisierbar !

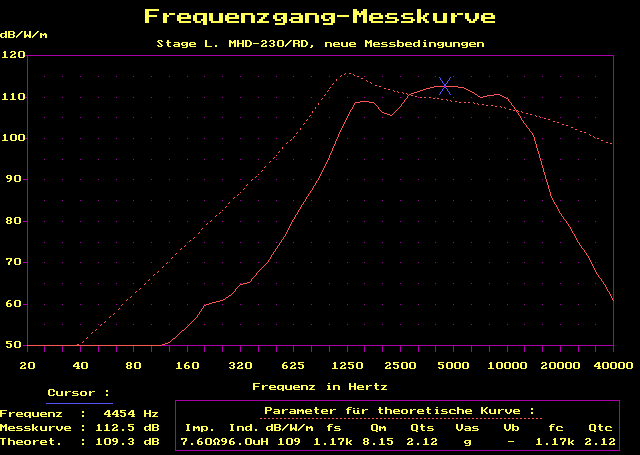

- Stage-Line MHD-230/RD 47,-- EUR
s. Test in ILMAG Nr.4
Frequenzgang,
Frequenzgang als PopUp-Window
Rundhorn mit 60 Grad Abstrahlwinkel, 25mm-Spule, 8cm Magnet, 109dB/W,
fs:1170Hz, Qts:2.12, 40 Wrms/8 Ohm ab 4kHz, Durchmesser 119mm/90mm,
preiswerte Ersatzspule MHD-230/VC für 19,50 EUR
lieferbar.
höchster Schalldruck der Einsteigerklasse, tief (ab 2.5kHz)
einsetzbar, sauberer Klang durch niedrigen Klirrfaktor !
- Treiber Mc Gee CD 005C ohne Horn 19,-- EUR
Frequenzgang,
Frequenzgang als PopUp-Window
Horn-Treiber-Kombination, der Treiber "CD 005C" mit 39mm
Schwingspule, 12.1cm Magnet, 1790g, 100 Wrms/200 Wmax/8 Ohm ergibt
zusammen mit dem 42*15.8cm-ABS-Horn "HL-616" mit 35mm-Innengewinde
(560g, nicht mehr lieferbar !) bzw. "HL-1018" ein
beeindruckendes System :
105dB/W, fs:1060Hz, Qts:1.00, Frequenzgang 500-15000 Hz, Einsatzbereich
1-max.15 kHz, gute Linearität
So riesig für so wenig Geld ? Ideal mit 38er Bass in PA- und
Monitorboxen, ggf. mit Superhochtöner, reicht aber nicht an den
Klang von COP-35 oder H 257 heran.
- Treiber Kenford COP-35 noch 1x solange Vorrat ! ohne Horn 21,-- EUR
dann Nachfolger Kenford COMP-34Z3 neu !! ohne Horn 24,50 EUR
Frequenzgang,
Frequenzgang als PopUp-Window
zum Horn HL-607 (Empfehlung !) passender
kleinerer Treiber COP-35B mit 35mm Schwingspule, Titanmembran,
9.9cm Magnet, 1330g, 70 Wrms/8 Ohm, 106dB, fs:924Hz, Qts:1.33,
Frequenzgang 800-18000 Hz, Einsatz ab 1500 Hz, professionell verarbeitet
Auch schon als COP-35A erhalten mit folgenden Unterschieden :
9.0cm Magnet, 930g, 30 Wrms/8 Ohm, 103dB, fs:1270Hz, Qts:1.55
35mm-Ersatzspule passend zum alten COP-35 für
6,50 EUR lieferbar !
Beide sehr empfehlenswert ab 1.5kHz mit brilliantem Super-Hochtonbereich !
Derzeit werden Exemplare mit den Massen des "A"-Typen aber Aufkleber mit
"B" bzw. neu "S" geliefert - ich kann daran leider nichts ändern -
und die unterschiedlichen Leistungszahlen sind eh nicht glaubwürdig,
denn es steckt die gleiche Schwingspule drin !

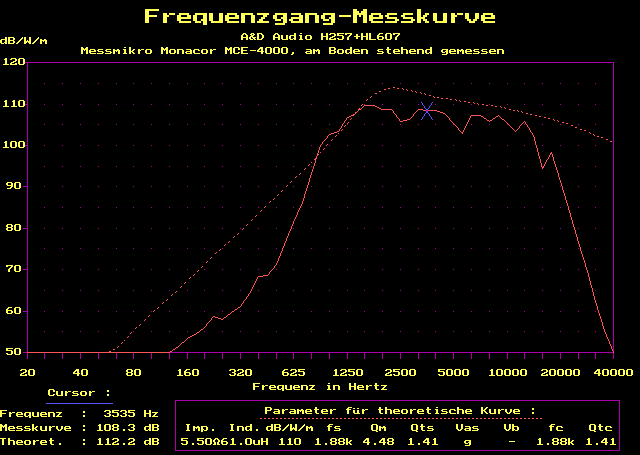

- Treiber A&D Audio H 257 ohne Horn 15,50 EUR
Frequenzgang,
Frequenzgang als PopUp-Window
mit dem Horn HL-607 (s. unten) harmonierender Treiber
der Einsteigerklasse mit 25mm Schwingspule, Resinmembran, 7.0cm
Ferritmagnet, 570g, 20/40 W/8 Ohm ab 2kHz, 110dB, fs:1.50kHz, Qts:2.06,
Frequenzgang 2000-20000 Hz, 1"-Anschluss mit 35mm-Guß-Schraubgewinde
Ergibt mit dem Horn HL-607 echte 107dB sehr linear von 1100 Hz bis
14 kHz (je -3dB). Durch hohen Schalldruck und tiefer linearer
Einsetzbarkeit grandioses Preis-Leistungs-Verhältnis !
Passt auch direkt auf Eminence CX-Koaxe !
- Horn HL-1018 19,-- EUR
riesiges Kunststoff-Horn mit 46.3*24.4*21.4cm B*H*T mit 35mm-Innengewinde
sowie 7.2cm zusätzlich vorstehenden Lippen, 1050g, akustisch gut zu
den obigen Treibern Mc Gee und Kenford COMP-50 passend, vom Gewinde her
weniger gut.
Überträgt ab ca. 400 Hz.
- Horn Celestion H1-9040-P solange Vorrat ! 23,-- EUR
solides Kunststoff-Horn mit 31.6*19.9*20.6cm B*H*T mit 1"-Anschluss
auf 91mm-Flansch, 2-fach und 3-fach-Bohrung auf Durchmesser 77mm, 650g,
Front 7mm und Flansch 10mm dick, Abstrahlwinkel 90x40 Grad.
Überträgt laut Hersteller ab 1500 Hz, reell bereits ab 550 Hz.
- Horn HL-607 6,90 EUR
kleineres Kunststoff-Horn mit 19.4*15.4*11.5cm B*H*T für Ausschnitt
16.0*11.5cm mit 35mm-Innengewinde, 150g, alternativ zu beiden obigen
Treibern Mc Gee und Kenford sowie zu A&D Audio D 51 und H 257 passend.
Überträgt ab ca. 1500 Hz.
- Horn H45E neu ! 6,30 EUR
kleines elliptisches Kunststoff-Horn mit 4.5 Zoll, 119mm*119mm B*H f.
Ausschnitt 76mm*50mm, Tiefe 80mm/60mm, mit 35mm-Innengewinde, 105g,
Abstrahlwinkel 80x50 Grad, zu allen Treibern mit Standardgewinde bei
kleinem Frontplatz passend.
Überträgt ab ca. 3500 Hz, nur ca. 22mm Anfangsdurchmesser.
