30mm- bis 25mm-Hochtonkalotten :
Hinweise zu den Frequenzgang-Messkurven
- Monacor DT-300 38,-- EUR

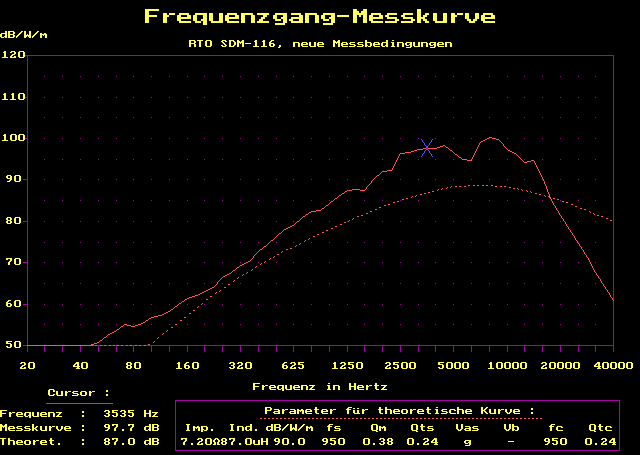

s. Test als RTO SDM-116 in ILMAG Nr.7
Frequenzgang, Frequenzgang als PopUp-Window
30mm-Softdome-Hochtonkalotte, 8er Magnet, 93dB/W, fs:950Hz, Qts:0.24, 50 Wrms /100 Wmax /8 Ohm ab 2000Hz, 660g, Durchmesser 116mm/88mm, mit angekoppelter Volumenkammer
Trotz tiefer fs wegen niedrigem Q-Faktor doch erst ab 2.3 kHz einsetzbar, dann aber mit extremen dynamischen Reserven !
Jahrelang baugleich günstiger als RTO SDM-116 erhalten, jetzt nur noch über Monacor lieferbar ! - P.Audio PCT-300 noch 1x Mk2: 29,50 EUR, Mk3: 32,50 EUR
30mm-Softdome-Hochtonkalotte, 8er Magnet, 93dB/W, fs:1.05kHz, Qts:0.72, 25 W /5 Ohm ab 1300Hz, 660g, Durchmesser 116mm/88mm, wird nun schon in der dritten Variante ausgeliefert :
Mk1 : war incl. montiertem Waveguide
Mk2 : ab hier ohne montierten Waveguide -> ggf. extra bestellen ! Im Mittel ca.99dB ab 1300Hz !
Mk3 : mit Koppelvolumen und mehr Ferrofluid (wie DT-300), aber immer noch niederohmiger, im Mittel ca. 98dB ab 2300Hz !
Ähnlich, aber nicht baugleich zu obigen Kalotten : niederohmiger, teils ohne Koppelvolumen, noch lauter und mit offensichtlich weniger Ferrofluid, dadurch tiefer einsetzbar. - Waveguide PCT-300-Horn preiswertere Alternative ! 7,-- EUR
runder Hornvorsatz zum Vorschrauben vor die Kalotte DT-300 / SDM-116 / PCT-300 (oder ggf. eigene Projekte) mit +-90 Grad Abstrahlwinkel, Kunststoff, 100g, Durchmesser 169mm/131mm, erhöht um 26mm

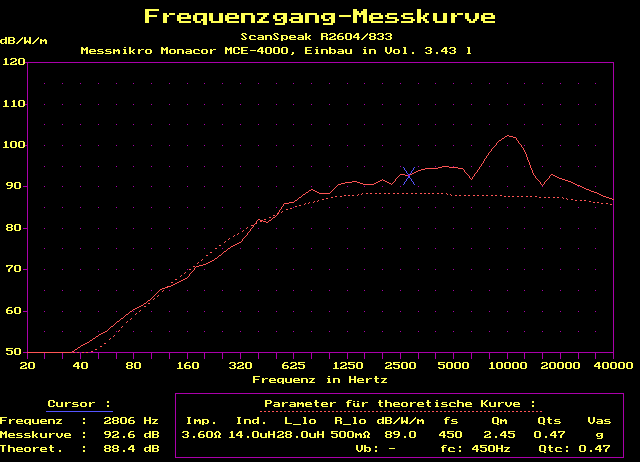

baugleich zum Monacor WG-300 : wirkt linearisierend und verbessert die Bandbreite bei DT-300 ohne Höhenverlust um 400 Hz nach unten ! - Scan Speak R2604/833000 56,50 EUR
Frequenzgang, Frequenzgang als PopUp-Window
26mm-Ringstrahler mit Phaseplug, Kunststofffront, 7.1er Doppelmagnet, 89dB/W, fs:450, Qts:0.47, 100 W/4 Ohm ab 2.5kHz, 760g, Durchmesser 104mm/71mm, Koppelvolumen, nachgiebige Gewebemembran verkraftet sichtbare Hübe
extravagante Optik, extrem breitbandig einsetzbar (ab 1 bis 40 kHz !), Variante mit Doppelmagnet für ordentlichen Wirkungsgrad ! Ersatz für den nicht mehr lieferbaren Vifa XT 300 KS/4. - Monacor DT-254 neu bei HTH ! 40,-- EUR
Frequenzgang, Frequenzgang als PopUp-Window
25mm-Gewebe-Kalotte mit Metallschutzgitter, 7.1er Magnet, 92dB/W, fs:864Hz, Qts:1.00, 90 Wrms/150 Wmax/8 Ohm ab 2kHz, 510g, Durchmesser 109mm/84mm, Snap-In-Magnetbefestigung
solides Chassis mit tadellosen Daten, sehr breitbandig einsetzbar, nach oben leicht ansteigender Frequenzgang. - Monacor DT-109 37,50 EUR
s. Test in ILMAG Nr.7
Frequenzgang, Frequenzgang als PopUp-Window
25mm-Titan-Kalotte mit weicher Sicke und Schutzgitter, 6.9er Magnet + 6.0er Kompensationsmagnet, 90dB/W, fs:1290Hz, Qts:1.14, 40 Wrms/80 Wmax/8 Ohm ab 2.5kHz, 530g, Durchmesser 100mm/69mm

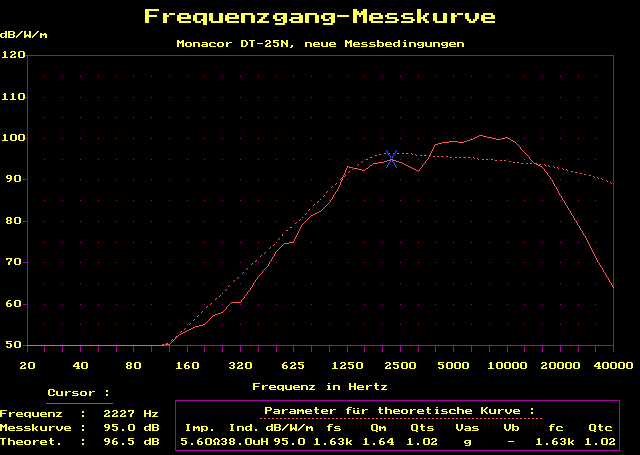

nur durchschnittlicher Wirkungsgrad, aber High-End-Linearität und Optik ! - Monacor DT-25 N 38,-- EUR
s. Test in Klang & Ton 4/01, ILMAG Nr.13 und HobbyHifi 1/08 und Bausatz in Klang & Ton 4/14
Frequenzgang, Frequenzgang als PopUp-Window
25mm-Seidenkalotte mit Neodymmagnet, 95dB/W, fs:1630Hz, Qts:1.02, 40 Wrms/8 Ohm ab 2.5kHz, 55g, elegantes Design mit High-End-Qualität, mit Ferrofluid, nur 66mm Aussendurchmesser !
ideal für d'Appolito-Konzepte oder geschirmte Center-Speaker oder als Superhochtöner ! - SoundLab L062F neu bei HTH ! 6,-- EUR
Frequenzgang, Frequenzgang als PopUp-Window
25mm-Gewebekalotte mit Streu-Diffusor, 7er Magnet, 92dB/W, fs:1.83kHz, Qts:0.7, 40 W/8 Ohm ab 1.5kHz, 450g, Durchmesser 100mm/70mm, 1.500-20.000 Hz
Mit reell 87dB sehr leise Kalotte, aber mit hervorragenden Parametern und Frequenzgang sowie flacher Impedanz, so dass sie ab 3 kHz mit einfachsten 6dB-Filtern (nur ein Elko) oft passt ! - SP-TM 911 GL 500 6,40 EUR

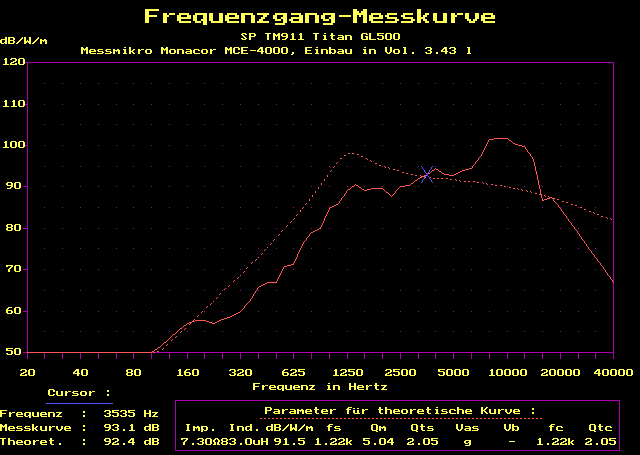

Frequenzgang, Frequenzgang als PopUp-Window
26mm-Titankalotte mit geprägter Sicke und Streustern, 7er Magnet, 91.5dB/W, fs:1.22kHz, Qts:2.05, 100 W/8 Ohm ab 2kHz, 450g, Durchmesser 115*89mm/70mm, Kunststoff-Front.
Deutlich solider und besser als der Preis erwarten lässt ! Ab 3kHz mit hohem Wirkungsgrad einsetzbar.
